设计模式-观察者模式

参考:http://c.biancheng.net/view/1390.html

什么是观察者模式(Observe)

​ 指多个对象间存在一对多的依赖关系,当一个对象的状态发生改变时,所有依赖于它的对象都得到通知并被自动更新。这种模式有时又称作发布-订阅模式、模型-视图模式,它是对象行为型模式。

优点:

  • 降低目标与观察者之间的耦合,两者之间是抽象耦合关系。符合依赖倒置原则。
  • 目标与观察者之间建立了一套触发机制。

缺点:

  • 目标与观察者之间的依赖关系并没有完全解除,而且有可能出现循环引用。
  • 当观察对象过多时,通知的发布会花费很多时间,影响程序效率

结构和实现

​ 实现观察者模式的时候要注意具体目标对象和具体观察者对象之间不能直接调用,否则将使两者之间紧密耦合起来,这违反了面向对象的设计原则。

主要角色:

  • 抽象主题:也叫抽象目标类,它提供了一个用于保存观察者对象的聚集类和增加、删除观察者对象的方法,以及通知所有观察者的抽象方法。
  • 具体主题:也叫具体目标类,它实现了抽象目标中的通知方法,当具体主题的内部状态发送改变时,通知所有注册过的观察者对象。
  • 抽象观察者:它是一个抽象类或接口,它包含了一个更新自己的抽象方法,当接到具体主题的更改通知时被调用。
  • 具体观察者:实现抽象观察者中定义的抽象方法,以便在得到目标的更改通知时更新自身状态。

结构图:


实现:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
//抽象观察者
interface Observer {
void response(); //反应
}

//抽象目标
abstract class Subject {
protected List<Observer> observers = new ArrayList<Observer>();
//增加观察者方法
public void add(Observer observer) {
observers.add(observer);
}
//删除观察者方法
public void remove(Observer observer) {
observers.remove(observer);
}
//通知观察者方法
public abstract void notifyObserver();
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
//具体观察者1
class ConcreteObserver1 implements Observer {
public void response() {
System.out.println("具体观察者1作出反应!");
}
}
//具体观察者2
class ConcreteObserver2 implements Observer {
public void response() {
System.out.println("具体观察者2作出反应!");
}
}

//具体目标
class ConcreteSubject extends Subject {
public void notifyObserver() {
System.out.println("具体目标发生改变...");
System.out.println("--------------");
for (Object obs : observers) {
((Observer) obs).response();
}
}
}
1
2
3
4
5
6
7
8
9
10
public class ObserverPattern {
public static void main(String[] args) {
Subject subject = new ConcreteSubject();
Observer obs1 = new ConcreteObserver1();
Observer obs2 = new ConcreteObserver2();
subject.add(obs1);
subject.add(obs2);
subject.notifyObserver();
}
}

运行结果:

1
2
3
4
具体目标发生改变...
--------------
具体观察者1作出反应!
具体观察者2作出反应!

应用实例

​ 【例1】利用观察者模式设计一个程序,分析“人民币汇率”的升值或贬值对进口公司进口产品成本或出口公司的出口产品收入以及公司利润率的影响。

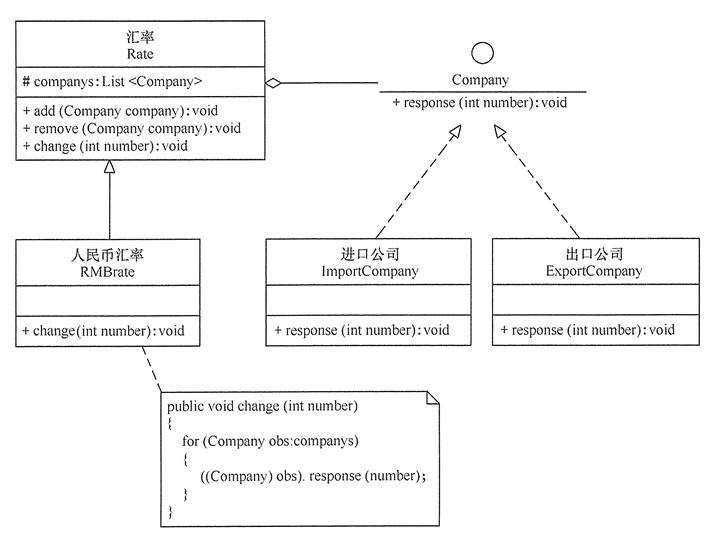

分析:这里的汇率(Rate)类是抽象目标类,它包含了保存观察者(Company)的 List 和增加/删除观察者的方法,以及有关汇率改变的抽象方法 change(int number);而人民币汇率(RMBrate)类是具体目标, 它实现了父类的 change(int number) 方法,即当人民币汇率发生改变时通过相关公司;公司(Company)类是抽象观察者,它定义了一个有关汇率反应的抽象方法 response(int number);进口公司(ImportCompany)类和出口公司(ExportCompany)类是具体观察者类,它们实现了父类的 response(int number) 方法,即当它们接收到汇率发生改变的通知时作为相应的反应。


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
//抽象观察者:公司
interface Company {
void response(int number);
}


//抽象目标:汇率
abstract class Rate {
protected List<Company> companys = new ArrayList<Company>();
//增加观察者方法
public void add(Company company) {
companys.add(company);
}
//删除观察者方法
public void remove(Company company) {
companys.remove(company);
}
public abstract void change(int number);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
//具体观察者1:进口公司
class ImportCompany implements Company {
public void response(int number) {
if (number > 0) {
System.out.println("人民币汇率升值" + number + "个基点,降低了进口产品成本,提升了进口公司利润率。");
} else if (number < 0) {
System.out.println("人民币汇率贬值" + (-number) + "个基点,提升了进口产品成本,降低了进口公司利润率。");
}
}
}
//具体观察者2:出口公司
class ExportCompany implements Company {
public void response(int number) {
if (number > 0) {
System.out.println("人民币汇率升值" + number + "个基点,降低了出口产品收入,降低了出口公司的销售利润率。");
} else if (number < 0) {
System.out.println("人民币汇率贬值" + (-number) + "个基点,提升了出口产品收入,提升了出口公司的销售利润率。");
}
}
}

//具体目标:人民币汇率
class RMBrate extends Rate {
public void change(int number) {
for (Company obs : companys) {
((Company) obs).response(number);
}
}
}
1
2
3
4
5
6
7
8
9
10
11
public class RMBrateTest {
public static void main(String[] args) {
Rate rate = new RMBrate();
Company watcher1 = new ImportCompany();
Company watcher2 = new ExportCompany();
rate.add(watcher1);
rate.add(watcher2);
rate.change(10);
rate.change(-9);
}
}

运行结果:

1
2
3
4
人民币汇率升值10个基点,降低了进口产品成本,提升了进口公司利润率。
人民币汇率升值10个基点,降低了出口产品收入,降低了出口公司的销售利润率。
人民币汇率贬值9个基点,提升了进口产品成本,降低了进口公司利润率。
人民币汇率贬值9个基点,提升了出口产品收入,提升了出口公司的销售利润率。

​ 【例2】利用观察者模式设计一个学校铃声的事件处理程序。

分析:在本实例中,学校的“铃”是事件源和目标,“老师”和“学生”是事件监听器和具体观察者,“铃声”是事件类。学生和老师来到学校的教学区,都会注意学校的铃,这叫事件绑定;当上课时间或下课时间到,会触发铃发声,这时会生成“铃声”事件;学生和老师听到铃声会开始上课或下课,这叫事件处理。这个实例非常适合用观察者模式实现。

![NZ@R`DHC@_AKST0VBZD8_9P.png](https://s2.loli.net/2022/06/19/PDYERqCjW6KhnA8.png)

现在用“观察者模式”来实现该事件处理模型。

首先,定义一个铃声事件(RingEvent)类,它记录了铃声的类型(上课铃声/下课铃声)。

再定义一个学校的铃(BellEventSource)类,它是事件源,是观察者目标类,该类里面包含了监听器容器 listener,可以绑定监听者(学生或老师),并且有产生铃声事件和通知所有监听者的方法。

然后,定义铃声事件监听者(BellEventListener)类,它是抽象观察者,它包含了铃声事件处理方法 heardBell(RingEvent e)。

最后,定义老师类(TeachEventListener)和学生类(StuEventListener),它们是事件监听器,是具体观察者,听到铃声会去上课或下课。


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
//铃声事件类:用于封装事件源及一些与事件相关的参数
class RingEvent extends EventObject {
private static final long serialVersionUID = 1L;
private boolean sound; //true表示上课铃声,false表示下课铃声
public RingEvent(Object source, boolean sound) {
super(source);
this.sound = sound;
}
public void setSound(boolean sound) {
this.sound = sound;
}
public boolean getSound() {
return this.sound;
}
}

//抽象观察者类:铃声事件监听器
interface BellEventListener extends EventListener {
//事件处理方法,听到铃声
public void heardBell(RingEvent e);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
//目标类:事件源,铃
class BellEventSource {
private List<BellEventListener> listener; //监听器容器
public BellEventSource() {
listener = new ArrayList<BellEventListener>();
}
//给事件源绑定监听器
public void addPersonListener(BellEventListener ren) {
listener.add(ren);
}
//事件触发器:敲钟,当铃声sound的值发生变化时,触发事件。
public void ring(boolean sound) {
String type = sound ? "上课铃" : "下课铃";
System.out.println(type + "响!");
RingEvent event = new RingEvent(this, sound);
notifies(event); //通知注册在该事件源上的所有监听器
}
//当事件发生时,通知绑定在该事件源上的所有监听器做出反应(调用事件处理方法)
protected void notifies(RingEvent e) {
BellEventListener ren = null;
Iterator<BellEventListener> iterator = listener.iterator();
while (iterator.hasNext()) {
ren = iterator.next();
ren.heardBell(e);
}
}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
//具体观察者类:老师事件监听器
class TeachEventListener implements BellEventListener {
public void heardBell(RingEvent e) {
if (e.getSound()) {
System.out.println("老师上课了...");
} else {
System.out.println("老师下课了...");
}
}
}
//具体观察者类:学生事件监听器
class StuEventListener implements BellEventListener {
public void heardBell(RingEvent e) {
if (e.getSound()) {
System.out.println("同学们,上课了...");
} else {
System.out.println("同学们,下课了...");
}
}
}
1
2
3
4
5
6
7
8
9
10
public class BellEventTest {
public static void main(String[] args) {
BellEventSource bell = new BellEventSource(); //铃(事件源)
bell.addPersonListener(new TeachEventListener()); //注册监听器(老师)
bell.addPersonListener(new StuEventListener()); //注册监听器(学生)
bell.ring(true); //打上课铃声
System.out.println("------------");
bell.ring(false); //打下课铃声
}
}

运行结果:

1
2
3
4
5
6
7
上课铃响!
老师上课了...
同学们,上课了...
------------
下课铃响!
老师下课了...
同学们,下课了...

应用场景

​ 在软件系统中,当系统一方行为依赖另一方行为的变动时,可使用观察者模式松耦合联动双方,使得一方的变动可以通知到感兴趣的另一方对象,从而让另一方对象对此做出响应。

通过前面的分析与应用实例可以知到观察者模式适合以下几种情形:

  • 对象间存在一对多关系,一个对象的状态发生改变会影响其他对象。
  • 当一个抽象模型有两个方面,其中一个方面依赖于另一方面时,可以将这二者封装在独立的对象中以使它们可以各自独立地改变和复用。
  • 实现类似广播机制的功能,不需要知道具体收听者,只需分发广播,系统中感兴趣的对象会自动接收该广播。
  • 多层级嵌套使用,形成一种链式触发机制,使得事件具备跨域(跨越两种观察者类型)通知。

扩展

​ 在 Java 中,通过 java.util.Observable 类和 java.util.Observer 接口定义了观察者模式,只要实现它们的子类就可以编写观察者模式实例。

Observeable类:

Observable 类是抽象目标类,它有一个 Vector 向量,用于保存所有要通知的观察者对象,下面来介绍它最重要的 3 个方法。

  1. void addObserver(Observer o) 方法:用于将新的观察者对象添加到向量中。
  2. void notifyObservers(Object arg) 方法:调用向量中的所有观察者对象的 update() 方法,通知它们数据发生改变。通常越晚加入向量的观察者越先得到通知。
  3. void setChange() 方法:用来设置一个 boolean 类型的内部标志位,注明目标对象发生了变化。当它为真时,notifyObservers() 才会通知观察者。

Observe接口:

Observer 接口是抽象观察者,它监视目标对象的变化,当目标对象发生变化时,观察者得到通知,并调用 void update(Observable o,Object arg) 方法,进行相应的工作。

​ 【例3】利用 Observable 类和 Observer 接口实现原油期货的观察者模式实例。

分析:当原油价格上涨时,空方伤心,多方高兴;当油价下跌时,空方高兴,多方伤心。本实例中的抽象目标(Observable)类在 Java 中已经定义,可以直接定义其子类,即原油期货(OilFutures)类,它是具体目标类,该类中定义一个 SetPriCe(float price) 方法,当原油数据发生变化时调用其父类的 notifyObservers(Object arg) 方法来通知所有观察者;另外,本实例中的抽象观察者接口(Observer)在 Java 中已经定义,只要定义其子类,即具体观察者类(包括多方类 Bull 和空方类 Bear),并实现 update(Observable o,Object arg) 方法即可。


1
2
3
4
5
6
7
8
9
10
11
12
//具体目标类:原油期货
class OilFutures extends Observable {
private float price;
public float getPrice() {
return this.price;
}
public void setPrice(float price) {
super.setChanged(); //设置内部标志位,注明数据发生变化
super.notifyObservers(price); //通知观察者价格改变了
this.price = price;
}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
//具体观察者类:多方
class Bull implements Observer {
public void update(Observable o, Object arg) {
Float price = ((Float) arg).floatValue();
if (price > 0) {
System.out.println("油价上涨" + price + "元,多方高兴了!");
} else {
System.out.println("油价下跌" + (-price) + "元,多方伤心了!");
}
}
}
//具体观察者类:空方
class Bear implements Observer {
public void update(Observable o, Object arg) {
Float price = ((Float) arg).floatValue();
if (price > 0) {
System.out.println("油价上涨" + price + "元,空方伤心了!");
} else {
System.out.println("油价下跌" + (-price) + "元,空方高兴了!");
}
}
}
1
2
3
4
5
6
7
8
9
10
11
public class CrudeOilFutures {
public static void main(String[] args) {
OilFutures oil = new OilFutures();
Observer bull = new Bull(); //多方
Observer bear = new Bear(); //空方
oil.addObserver(bull);
oil.addObserver(bear);
oil.setPrice(10);
oil.setPrice(-8);
}
}

运行结果:

1
2
3
4
油价上涨10.0元,空方伤心了!
油价上涨10.0元,多方高兴了!
油价下跌8.0元,空方高兴了!
油价下跌8.0元,多方伤心了!
